Fokker Dr.1 1/48 Revell (Eduard) Empty Fokker Dr.1 1/48 Revell (Eduard)

Message par Naimbs le Jeu 26 Avr - 0:48

Hello,

A la demande de Xan et parce que j’espère que ça engendrera une discussion dans la partie camouflage pour l'aspect brossé de certains camouflages Fokker, je vous partage ce montage honteusement laissé depuis quelques mois en l'état, alors qu'il ne lui manque que son hélice à peindre et 2-3 trucs...

C'est le reboitage du kit Eduard par Revell.... Je ne peux que vous conseiller de prendre sous boitage Eduard, le Revell étant moulé dans un plastique rouge très désagréable... Leur logique étant que Revell propose la déco rouge de Manfred.... Bof.... de toute façon, même si on choisit cette déco, il faut toujours un minimum de mastic et de ponçage... Donc...

Fokker Dr.1 1/48 Revell (Eduard) Boxtop

Allez hop,voilà! Jai ajouté une planche Eduard de PE (pourquoi faire compliqué hein, alors que la version profipack la possède.... Smile ) et une planche de décals de chez Eagle Strike (ref  48-102: Fokker Dr.I aces pt 1)

Fokker Dr.1 1/48 Revell (Eduard) Es48102a

https://modelingmadness.com/scott/decals/es/es48102.htm

Fokker Dr.1 1/48 Revell (Eduard) P1120736
Fokker Dr.1 1/48 Revell (Eduard) P1120734
Fokker Dr.1 1/48 Revell (Eduard) P1120735
Fokker Dr.1 1/48 Revell (Eduard) P1120737
Fokker Dr.1 1/48 Revell (Eduard) P1120739

quelques pièces de PE. Rien de bien compliqué.

Fokker Dr.1 1/48 Revell (Eduard) P1120743
Fokker Dr.1 1/48 Revell (Eduard) P1120742
Fokker Dr.1 1/48 Revell (Eduard) P1120741

Peinture toile et bleu dessous, avec un petit travail pour tenter de donner un peu de relief

Fokker Dr.1 1/48 Revell (Eduard) P1120756
Fokker Dr.1 1/48 Revell (Eduard) P1120757

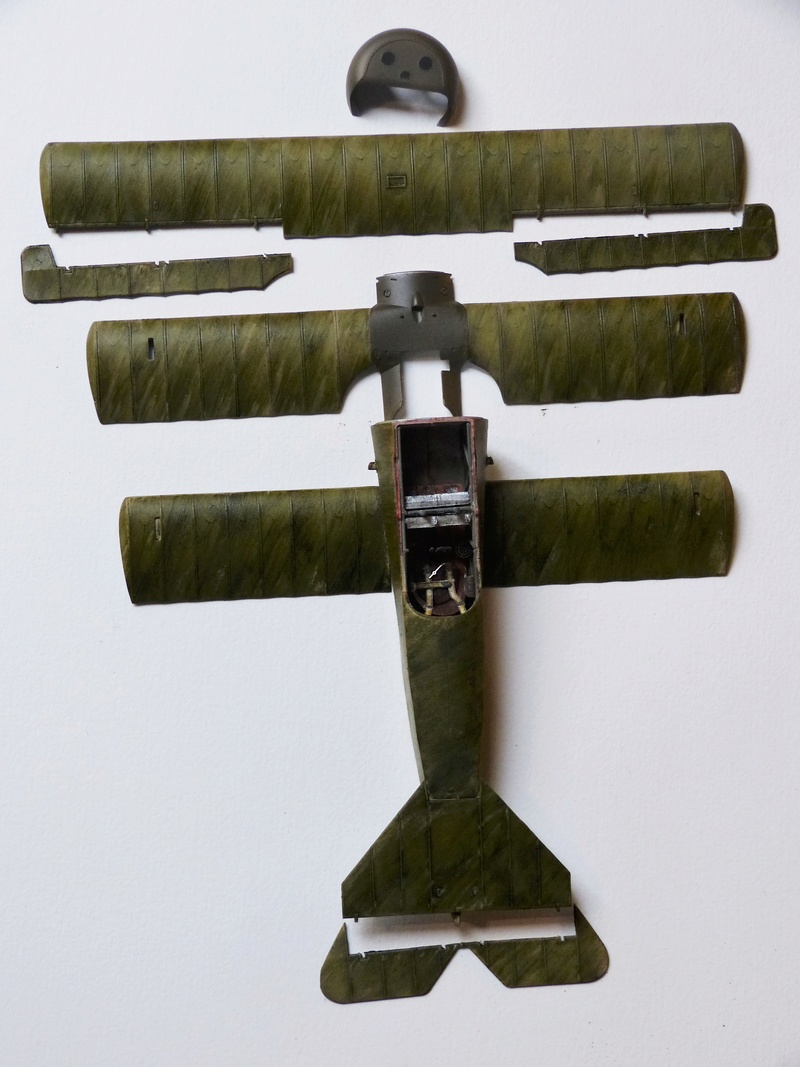

C'est là que le challenge commence.... Le brossage est un exercice assez difficile contrairement aux apparences.

J'ai commencé par appliquer de la peinture à l'huile, du vert olive . C'est la réf 620 "Vert olive" extra fine de chez Rembrandt

Faites attention, il y a un protocole concernant les angles. On y reviendra si vous le souhaitez. Mais en gros c'est un angle différent sur les ailes par rapport au dessus du fuselage par exemple...

Fokker Dr.1 1/48 Revell (Eduard) P1120758
Fokker Dr.1 1/48 Revell (Eduard) P1120760
Fokker Dr.1 1/48 Revell (Eduard) P1120761
Fokker Dr.1 1/48 Revell (Eduard) P1120759

J'ai laissé tranquille pendant deux jours.

Ensuite, je suis revenu dessus pour faire apparaitre par endroit la toile. Pour se faire, j'ai utilisé un petit pinceau brosse plat, assez souple, humecté dans l'essence F. On retire doucement la peinture à l'huile, en nettoyant sur un papier absorbant régulièrement.


Fokker Dr.1 1/48 Revell (Eduard) P1120763
Fokker Dr.1 1/48 Revell (Eduard) P1120766
Fokker Dr.1 1/48 Revell (Eduard) P1120762
Fokker Dr.1 1/48 Revell (Eduard) P1120765
Fokker Dr.1 1/48 Revell (Eduard) P1120764

Dans tous les cas, j’ai fait une petite erreur. L'effet brossé sur les flancs doit s'arrêter avant le bas du fuselage, laissant apparaitre une fine bande de couleur toile (ou bleu en fonction de l’avion représenté).


J'avais une déco en tête mais je n'avais pas assez bien compulsé ma doc: il avait été entièrement bleu avant d'être brossé. Je vais devoir me rabattre sur une autre déco qui recouvrira en parti d'une jaune orange le camouflage sur le fuselage et l'empennage. Finalement ce n'est pas grave puisque la notice des décals Eagle Strike précise que la transparence de cette teinte laissée visible l'effet brossé appliqué préalablement.

Fokker Dr.1 1/48 Revell (Eduard) Fdr1_j10

source: https://riseofflight.com/forum/topic/19788-fokker-dr1-57717-rudolf-klimke-jasta-27/

Après avoir verni au Klir, j'ai attaqué le jaune après avoir passé une couche assez fine de blanc. Et ensuite début de pause des décals Eagle Strike. Ils sont épais, épaisseur qui reste visible même après plusieurs couches de vernis....

Fokker Dr.1 1/48 Revell (Eduard) P1120768
Fokker Dr.1 1/48 Revell (Eduard) P1120769


Petit soucis avec un décal qui s'est un peu arraché au démasquage (pour passer du smoke sur le jaune) malgré plusieurs couches de Klir..... Pas être facile à rattraper pour avoir un truc parfaitement circulaire............ la plaie!

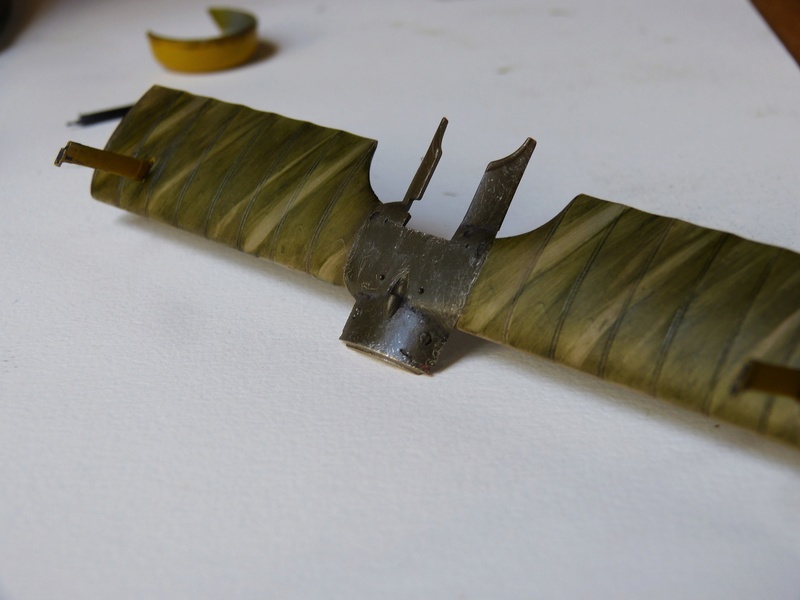

Sinon, patine en prévision de l'assemblage des principaux composants (ailes, moteur et son capot)

Fokker Dr.1 1/48 Revell (Eduard) P1120771
Fokker Dr.1 1/48 Revell (Eduard) P1120772
Fokker Dr.1 1/48 Revell (Eduard) P1120773
Fokker Dr.1 1/48 Revell (Eduard) P1120770

Et voilà ou il en est

Il ne restera plus que l'hélice à peindre et les quelques câbles à placer (et à tendre...)

Fokker Dr.1 1/48 Revell (Eduard) P1120811
Fokker Dr.1 1/48 Revell (Eduard) P1120812
Fokker Dr.1 1/48 Revell (Eduard) P1120813
Fokker Dr.1 1/48 Revell (Eduard) P1120810

NB, l'aileron de l'aile supérieur gauche est redressé depuis les photos!

A++

Arnaud

Naimbs

Messages : 50
Date d'inscription : 19/04/2018
Age : 38
Localisation : Tours/Nouméa

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par poseidon690 le Mer 2 Mai - 9:59

Bonjour,

Déjà Arnaud, suis particulièrement content de te retrouver ici et aussi de pouvoir admirer de nouveau tes oeuvres magnifiques, à commencer par celle ci qui est encore de haute volée.
D'ailleurs si j'avais su, je serais venu avant, car j'ai aussi entamé le monte d'un Dr.I avec cette livrée rayée, et ce que j'ai obtenu est bien deça de ce que tu nous montres ... Fokker Dr.1 1/48 Revell (Eduard) Cdo1710

Bref, suis impatient de voir la suite

PS : En ce qui concerne mon modele, l'aile sup' est proposée intégralement rouge. Ca le fait où la notice se fourvoie et m'enduit avec de l'erreur ???

_________________
Tittou - Matricule 0039
poseidon690
poseidon690

Messages : 212
Date d'inscription : 02/05/2018
Age : 55
Localisation : Gareoult - Var (83)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par Gretsch le Mer 2 Mai - 14:28

Bonjour Arnaud,

Ton Fokker est magnifique et tu devais évidemment le terminer ! Ta méthode pour le camouflage brossé est à retenir tant l'effet est bien rendu. Je note tout cela car j'aimerais un jour monter un Dr.I (il serait entièrement noir puisqu'il s'agit de l'un des avions de Josef Jacobs, mais il devait être brossé à l'origine et la transparence pourrait jouer là aussi, je pense...).

Pascal
Gretsch
Gretsch

Messages : 137
Date d'inscription : 18/04/2018
Age : 57
Localisation : Toulouse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par TIGER64 le Lun 10 Sep - 19:03

superbe peinture
TIGER64
TIGER64

Messages : 44
Date d'inscription : 07/09/2018
Age : 53
Localisation : Pau

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par JP le Mer 12 Sep - 7:00

Il est magnifique..
Bravo pour cette peinture..

JP

Messages : 221
Date d'inscription : 13/05/2018
Age : 57
Localisation : Ambutrix

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par erik91410 le Mer 12 Sep - 23:45

Arnaud ... tu nous reviens ? Perdu toujours en Nouvelle-Calédonie ? Un superbe enduit strié, une méthode nickel, qu'est-ce que j'avais galéré pour obtenir un résultat en-deça Evil or Very Mad

Fokker Dr.1 1/48 Revell (Eduard) B00610

Exactement le même kit Revell que toi, une horreur le plastique rouge !

Hâte de voir ton montage terminé Very Happy
erik91410
erik91410

Messages : 389
Date d'inscription : 10/09/2018
Age : 59
Localisation : IDF - Essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par Xan le Jeu 13 Sep - 9:08

Très chouette Eric
cela mérite que tu le presente dans la rubrique "gallerie par avions" (trois photos)
http://1914.forumactif.com/t88-fokker-dr-i

Xan
Xan
Xan
Admin

Messages : 958
Date d'inscription : 13/04/2018
Age : 53
Localisation : Euskal Herria

Voir le profil de l'utilisateur http://www.legang.fr

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par erik91410 le Jeu 13 Sep - 14:47

Xan a écrit:Très chouette Eric
cela mérite que tu le presente dans la rubrique "gallerie par avions" (trois photos)
http://1914.forumactif.com/t88-fokker-dr-i

Xan

Euh ... tu crois ? En fait je n'avais pas vu cette rubrique originale (c'est une superbe idée ça ... vais peut-être te la piquer pour ailleurs Razz ), je ne connais pas bien les murs par ici encore, je découvre ...

Merci Xan !

ps : Arnaud m'avait cornaqué en partie sur ce Dr.I à l'époque ... tout comme iwik !
erik91410
erik91410

Messages : 389
Date d'inscription : 10/09/2018
Age : 59
Localisation : IDF - Essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par Xan le Jeu 13 Sep - 16:24

erik91410 a écrit: je n'avais pas vu cette rubrique originale (c'est une superbe idée ça ... vais peut-être te la piquer pour ailleurs Razz )
Qui vole un oeuf...
erik91410 a écrit:Arnaud m'avait cornaqué en partie sur ce Dr.I à l'époque ... tout comme iwik
belle paire de parrains!

Xan
Xan
Xan
Admin

Messages : 958
Date d'inscription : 13/04/2018
Age : 53
Localisation : Euskal Herria

Voir le profil de l'utilisateur http://www.legang.fr

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par Naimbs le Lun 28 Jan - 8:54

Hello!

Ralala désolé les copains! Oui toujours en Nouvelle-Calédonie.... Je pensais n'y passer qu'un an, mais..... j'ai peut être mis le doigt dans un engrenage infernal, qui pourrait s'avérer finalement être le début d'une énième nouvelle vie. Bref, je vais re signer pour un an. De retour pour un petit mois en Avril Mai, je pense que je vais ramener mon matos, le plastique me manque beaucoup... Ici, il n'y a rien... Ces derniers mois, le boulot m'a submergé, avec la découverte d'une espèce de moustique importée pas cool du tout (un vecteur de paludisme venu d'Australie dont on ne sait en fait pas grand chose... :/ ) Et je suis tout seul, pour prospecter et surveiller toute l'île... (pour ceux qui ne savent pas et qui pourraient trouver mes propos curieux, je suis entomologiste médical, en gros je bosse sur les moustiques pas cool)

Donc Erik, pardonne moi de ne pas être présent :/ sur Fighters depuis quelques mois, et de ne pas avoir pu noter les montages... j'étais en mission tout le temps, et le week-end, je suis mort ou en vadrouille.

Xan, pareil, je ne t'oublie pas.

Bon, j'ai quand même ramené dans ma valise un Lohner L et un Caudron G.3 au 1/48, le premier étant un bon gros vacu, et le deuxième un AJP en PE.... me manque la colle qui va bien pour au moins entamer le montage...

A++ les copains, je vais allé faire un tour dans les différentes sections!

Naimbs

Messages : 50
Date d'inscription : 19/04/2018
Age : 38
Localisation : Tours/Nouméa

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par Stéphane le Lun 28 Jan - 12:32

AAaaaah l' amour l' amour, l' amouuur toujouuuuurs!
La bise
Stéphane
Stéphane

Messages : 161
Date d'inscription : 12/05/2018
Age : 49
Localisation : Haut Var

Voir le profil de l'utilisateur https://dawis70.wordpress.com

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par erik91410 le Mar 29 Jan - 6:40

Stéphane a écrit:AAaaaah l' amour l' amour, l' amouuur toujouuuuurs!
La bise

Razz Razz Razz
erik91410
erik91410

Messages : 389
Date d'inscription : 10/09/2018
Age : 59
Localisation : IDF - Essonne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par JP le Sam 9 Fév - 18:35

Le rendu du brossage est superbe..

Bravo pour cette magnifique réalisation..

JP

Messages : 221
Date d'inscription : 13/05/2018
Age : 57
Localisation : Ambutrix

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fokker Dr.1 1/48 Revell (Eduard) Empty Re: Fokker Dr.1 1/48 Revell (Eduard)

Message par pifoux le Sam 9 Fév - 19:52

J'admire le travail que tu fais, aussi bien en tant que maquettiste qu'en tant que professionnel

pifoux
